气体监测控制器 - MC 592

完整的ADOS MULTITRONIK 592 气体监测系统由以下系统元件组成:
• ADOS 592 气体传感器,带有放大器和4-20mA电流接口。
• 输入和输出卡以及用于标准输入和输出信号的模块
• 微控制辅助赋值装置,19" - 支架系统,带有应用说明,标准插入式欧式卡;
• 内置传感器的测量装置,测量气体进气系统,带测量点的选择开关和过滤器,可选的自动校准装置;
• 便携式测试装置,包含带内置充电装置和放电保护的电池
• 通风设备的电源和控制装置
• 机壳
  • 技术参数
  • 产品特点
  • 应用领域
  • 资料下载


传感器输入:

4-20mA电流接口连接传感器,使用23 线制技术LON ® 4线制技术,电隔离,数据传输78kbps

数字输入:

带有电隔离电源,光隔离输入

数据输出:

浮动控制输出 最大 230 V 900 VA
报警输出    最大. 230 V 1400 VA

标准输出信号:

RS 232 RS 485串行接口 输出 0 - 10 V 0 (4) - 20 mA可选-电隔离LON® 数据线,电隔离,数据传输 78 kbps

电池工作时间:

> 10 小时 带有主要错误显示,电池放电保护
> 1
小时 可选, 供应所有的 MULTITRONIK 592 功能

电池充电时间:

15 - 16 小时,永久的充电系统

电源:

24 V -250 V, 130 VA, DC AC

4 V -250 V, 130 VA直流或交流

认证:

根据VDI 2053,联接ADOS 592 CO符合德国标准,认证号: 09-02-0120; 09-95-0128; 432-987615

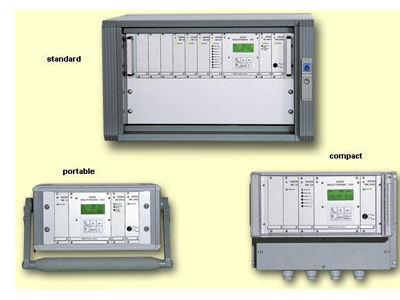

标准型



尺寸

(宽x x )

600 x345 x500 mm

重量

20 kg

防护等级

(依据 DIN 40050)

IP 54

紧凑型

尺寸

(宽x x )

355 x 260x240 mm

重量

5 kg

防护等级

(依据 DIN 40050)

IP 55

便携型

尺寸

(宽x x )

370 x 170x400 mm

重量

13 kg

防护等级

(依据 DIN 40050)

IP 40



ADOS Multitronik 592 型号是一个模块结构的测量,控制和报警装置,设计于气体传感器的控制使用。根据正在使用的装置的设计情况,可用于固定的或者便携式测量系统。
不同类型的传感器可以通过4-20mA电流接口或LON®数据线连接到系统。
ADOS MULTITRONIK 592 型号联接ADOS 592 CO气体传感器,符合德国VDI 2053标准的要求。
微控制辅助装置允许全电子版本的安装,无需气动元件以及带进气口版本的安装。 在全电子版本中,每个测量点装配有自己的气体传感器,以及通过电流形式传输信号。
独立的应用版本,使用19"-技术是通过插入标准形式的插入式欧式卡到数据线系统中实现的,模块的使用要求特定的应用程序。


设计和操作特征

所有与操作有关的重要信息由4行文本16个阿拉伯数字清晰显示。这些信息包含气体的实际值,半小时平均值,监测周期,测量点,顺序定时,报警和故障(或错误)。报警和集中故障都由LED指示。

使用6个键是来操作设备。4个键盘及辅助菜单,用于定义测量点数量、监视周期和没有任何先前设计的技术的其他参数。装置的一个电子检查,包含对单个选择的测量点的显示,按一个键即可启动。报警后,取消警报器可以在装置上进行,也可选外接控制。

数字开关输出可以用于任何通风和报警控制装置;外部信号数字输入也可以。

RS 232 或 RS 485 以及电流输出 0 (4) - 20 mA 或电压输出 0 - 10 V 和  LON®数据线均是数据通讯标准接口。

ADOS MULTITRONIK 592 是不依赖于主电源网络。提供一个标准线性过滤器。内置24V电池充电装置。 根据德国VDI 2053 建议,仪器可选配UPS(不间断电源)。

根据IP 54标准,机箱由三部分组成,机箱带有透明的可以上锁的门。 通风设备驱动的控制和电源部分装配在装置的面板上。



根据德国VDI 2053 标准,装配ADOS 592 CO 传感器对停车场和隧道的气体测量,控制和报警。
监测工作区的空气,以控制最高浓度水平和预防爆炸
掩体里监测外部和内部的空气
用于检测发动机和刹车测试台的排气和废气中的气体浓度
监测液化气池
冷藏库控制
水果储藏间的气体控制
更多其他应用
