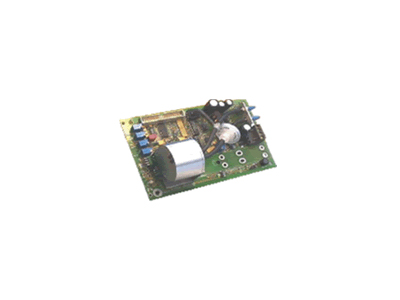

热导式分析模块 - GOW

AGM 22代表着工业应用领域中热导原理气体传感变送器最先进的技术。高精度、良好的长期稳定性和优异的重复性以及可灵活应用的标准使得其非常适合于不同系统开发者的需求。
增强型灵活性使得AGM22热导传感器模块为不同气体测量产品的理想选择。不同的结构可选,可适应单组分气体或多组分气体测量的需求,量程可以从100%到1% 体积浓度,同时具有高分辨率和低信噪比双重优点。
  • 技术参数
  • 产品特点
  • 应用领域
  • 资料下载

性能参数



反应时间

6. . . 45s, 与所使用传感元件, 流量, 管长度, 数字时间量

精度

满量程+ 2% FS

稳定性

满量程+ 2% FS ( 12个月以上)

重复精度

+ 0.2% (零点时), 1% (样气时)

最低检测值

<满量程1% FS

线形误差

<满量程2% FS

温度特性

满量程+ 1% FS/10O Kelvin (零点), + 2% FS/10O Kelvin (标气)

温控加热器

55O C ± 5O C, 选配

压力特性

0% (零点), < 2% FS/10 mbar (标气)(无压力补偿时)

压力补偿

< 0.2% FS/10mbar (标气)(补偿到800. . . 1200 mbar), 选配

状态/故障控制

双色LED显示

状态/故障输出

+5V HCMOS on 34-Pin 连接器





通讯



模拟输出信号

可选 0-20mA, 4-20mA, 0-1 VDC, 0-5 VDC, 0-10 VDC, 10 Bit 分辨率, 线性

数字输出信号

RS232C 接口 (V.28/V.24); 线性, 12 Bit 分辨率

数字时间量

0.5s, 5s, 10s, 20s, DIP 可选





工作条件



电压

24 VDC (18 - 30 VDC), 24 VDC (24 - 30 VDC) 带加热器可选

平均功耗

最大 3W 不带加热器, 最大 8W 带加热器28W 超过3 分钟时(预热期间)

电流输出负载

Typ. 250 Ω, max 500 Ω

温度范围

0. . . +50OC

储存温度

-20. . . +60OC

流量

0. . . 750 ml/min

湿度范围

0. . . 95% RH 非冷凝

就绪状态

10s 工作状态, 30min 最佳

报警设定

两级可调(电位计), 输出信号+5V HCMOS signal (无继电器输出)

校准

使用电位计进行零点和样气点校准



AGM 22代表着工业应用领域中热导原理气体传感变送器最先进的技术。高精度、良好的长期稳定性和优异的重复性以及可灵活应用的标准使得其非常适合于不同系统开发者的需求。

光学和机械部件均采用了最先进科技实现其卓越性能。 原件的品质执行了严格的过程和品质控制标准。软件程序带有计算和补偿程序,确保可靠性和高的重复精度。嵌入的温度控制、预先的信号处理和可选的压力补偿计算可使得OEM开发者在他们昂贵的高端气体分析仪中得到良好的性能。有不同标准的传感器的气体变送器模块满足不同用户的需求。

增强型灵活性使得AGM22热导传感器模块为不同气体测量产品的理想选择。不同的结构可选,可适应单组分气体或多组分气体测量的需求,量程可以从100%到1% 体积浓度,同时具有高分辨率和低信噪比双重优点。



产品描述



测量原理

带硅微机械的热导传感原理

测量范围

H2 :  0-5%, 0-10%, 0-20%, 0-30%, 0-50%, 0-80%, 0-100%

He :  0-5%, 0-10%, 0-20%, 0-30%, 0-50%, 0-80%, 0-100%

Xe :  0-5%, 0-10%, 0-20%, 0-30%, 0-50%, 0-80%, 0-100%

 (热导原理可在氮气,空气或氩气为背景气中测量)

机械尺寸

PCB 160 x 100mm, 40mm

重量

最大 800g

管径

3mm ID

: 红外及热导原理传感器选型表



原理

气体 [in N2]

标准量程

型号

订货号

红外IR

二氧化碳[CO2]

0-1000ppm

AGM 101

9270-066A

0-2000 ppm

0-5000 ppm

AGM 50

9270-074A

0-1%

AGM 30

9270-062A

0-2.5%, 0-5%, 0-10%

AGM 10

9270-060A

0-20%

AGM 31

9270-063A

0-30%

0-100%

AGM 32

9270-064A

甲烷 [CH4]

0-1%, 0-2%

AGM 101

9270-066F

0-20%

AGM 30

9270-062F

0-100%

AGM 10

9270-060F

一氧化碳 [CO]

0-5%, 0-35%, 0-100%

AGM 106

9270-071B

氧化二氮 [N2O]

0-2000 ppm

AGM 101

9270-066L

热导原理TC

氢气 [H2]

0-1% [i], 0-5% [I], 0-10%

AGM 22

9270-061G

氦气 (He)

0-50%, 0-80%, 0-100%

9270-061H

氙气 [Xe]

0-80%, 0-100%

9270-061J

其它惰性气体,

Ar, Ne, SF6,. . .

根据需要

TBD



 [i]: 使用热导测量范围<10 vol% 时需要对传感器热隔离技术require AGMs 采用附加的气腔并分开300mm距离热隔离传感器技术。
