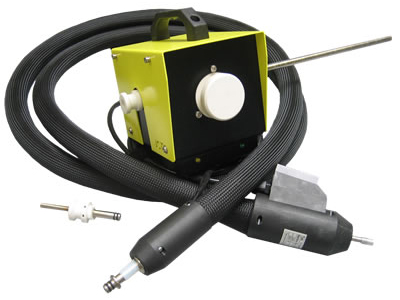

Portable gas sampling probe - JPES

JPES加热采样探针是专为萃取取样系统设计,即使样气中含有灰尘和气溶胶。尤其适用于测量不固定的应用程序中。JPES加热采样探针还包括加热取样软管,用以确保水蒸气和高露点腐蚀气体保持在露点以上以预防在热分析或取样调节之前腐蚀和样品退化。适用于气体采样探针的所有必需部件都放置在便携箱中。快速连接器实现了无需工具安装和操作。过滤芯替换简易,同样无需任何工具且无需断开任何加热取样管线。不同的管线,材料,过滤芯和加热软管使JPES在不同的应用中更加灵活。

  • Feature
  • Technical
  • Applications
  • Download

特点

探针直接安装在取样孔或凸缘。如果是水平安装,JPES需要有一个5°到15°的倾斜角度,使冷凝物倒流回程序。加热取样管线JH-SO 9412系列通过快速连接器直接与探针外壳连接,并在几分钟之内准备取样。


l   一体化

l   简洁轻巧

l   易于组装

l   快速连接器

l   零冷点技术

l   综合的温度控制器

l    通用附件




JPES加热采样探针可以同时配有几个不同的可替换的,大表面的加热过滤芯。过滤芯是用一个保护外壳安装在一个隔热的电力加热的不锈钢外壳中。温度调节是有一个无需维护的PTC加热器实现。






采样探头技术规格



加热软管技术规格



过滤芯

GF, PTFE, SS



电源电压

115VAC 230VAC/50/60Hz



操作压力

50 kPa abs



能量功耗

100 W/m



流量

200 l/h(取决于过滤芯)



加热

综合温度控制器



定位凸缘

凸缘适配器一般在20-80mm



外壳

PA



安装角度

5°-15°倾斜度



外直径

35mm



取样气体连接口

快速连接



最小弯曲半径

50mm



加热软管接口

快速链接



颜色

黑色



校准气体链接口

快速链接



操作温度

180°C



接液部件

1.4571, Viton



加热时间

<15 min



操作温度

180°C



熔融

现场外置



最大操作温度

200°C



准时性

100%



加热时间

<15 min



内核

PTFE



温度环境

-20°C ... +55°C



内核公称宽度

ID4/ OD6 mm



能量功耗

160 W



信号线

2 x 0,75²,开放式



加热元件

自限PTC



电源线

IEC 各国特殊插头



电源电压

115VAC 230VAC/50/60Hz



链长

2m/



侵入电流

3A









状态信号

电压自由触点









防护等级

IP 22









重量

3.1kg
